Aprenda a fazer as mãos da Vi!

Retirado do blog Chrix Design, link no fim fim do artigo.


Tenho recebido muitos pedidos para fazer um tutorial sobre como eu construí minhas mãos da Vi. Como sempre minhas habilidades para escrita não são razoáveis, mas tentarei disfarçar isso o melhor que puder com alguns desenhos de mão. Também existe uma parte 2 do tutorial onde eu faço um upgrade nas mãos.


Essas são as mãos




Foto: Pål Andresen


Eu fiz minhas mãos baseada na arte conceitual, e não no modelo in game, existem algumas diferenças e no fim achei que as da arte conceitual era mais bonitas.


Para construí-las mais facilmente, dividi as mãos em quatro partes, como mostrado abaixo:




Knuckles - Juntas


Back: Costas da mão


Fingers: Dedos


Core: Base


A base é a parte de baixo com os pistões e "o tubo" onde você coloca suas mãos. A base é ligada às juntas, onde todas as partes eletrônicas são escondidas. Todos os dedos são ligados à uma junta. E nas costas é onde a válvula de pressão é colocada.


Também tentarei explicar as mecânicas dos dedos e a parte eletrônica.




Base

Espuma e papelão para a base, e um cilindro para onde seus braços forem se encaixar.






Detalhes:






Os pistões são feitosde cilindros de diferentes tamanhos, um dentro do outro (Como bases de papel higiênico ).


Juntas

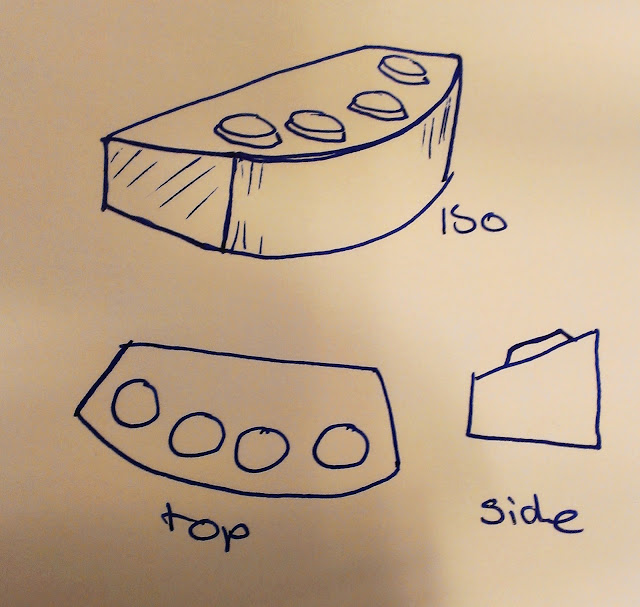

Numa das figuras acima pode ser facilmente visto um começo das juntas. Elas são feitas de isopor e papelão. No começo, usei esse molde para construí-las.




Os círculos vermelhos são aquelas louças pequenas que você consegue em cafeterias ( Americanas ). Adoro reciclagem.








Dedos

Eu queria ser capaz de mexer os dedos. Para facilitar, o dedão é imóvel. Minha ideia era muito simples, um dedo com três dobradiças e um arame ligado à primeira articulação. O arame termina num anel de metal para eu conseguir controlála com meus próprios dedos.

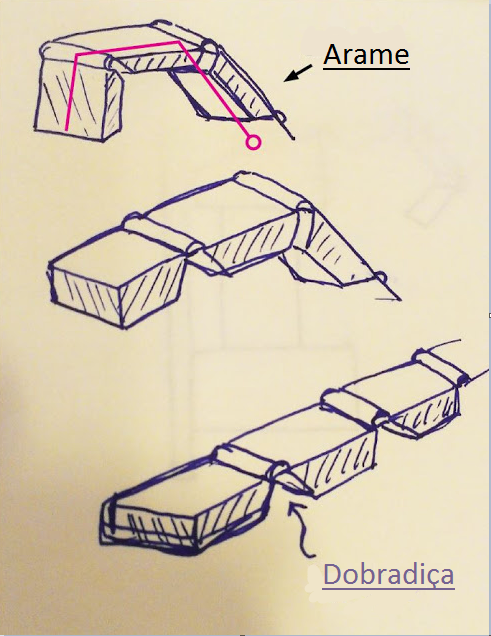

Fiz então 8 dedos de papelão como mostrado abaixo. Em cada dobradiça existe uma mola na parte de baixo e uma fita elástica na parte de cima ( Para esticar os dedos automaticamente ).




Em cima das dobradiças, eu colei um pouco de papelão dobrado pintado de dourado.




*Foam mat: Pedaço de tapete de espuma


Os dedos são ligados às juntas usando cola e cola quente.





Eu mexo os dedos puxando os anéis de metal que estão ligados ao arame. Tentei ilustrar melhor isto na figura abaixo:




*Fishwire: Arame.


E aqui estão os anéis de metal na "Mão de cilindros". Eu também colei um pequeno tubo de metal para ser um tipo de alavanca, para facilitar o manuseio.






As costas da mão


As costas da mão são feitas com uma base de papelão pedaços de espuma por cima.




Os pedaços de espuma foram cobertos com enchimento, e depois pintados.




Eu queria usar epoxy como o cristal azul, mas não terminei o molde a tempo. Isto virá numa atualização futura.





A válvula de pressão é feita com um ponteiro de papel e um parafuso. O "vidro" é simplesmente um círculo cortado da tampa de uma caixa de sushi. Mas qualquer plástico transparente serve. Em volta dele, usei mais um pouco de espuma.




A parte eletrônica


Na parte oca das juntas, escondi uma bateria e coloquei 4 LED's vermelhos e um azul em série com um interruptor na frente. Isto dá um extra quando estiver no palco no escuro.

Resultado final:
Foto: Danarki

Fonte: Chrix Design
